Mesin Pelabelan Kabel Automatik: Panduan Pelabelan Gegelung Kabel & Penyalur Label

Pada barisan pengeluaran kabel yang berjalan pada kapasiti penuh, stesen pelabelan tunggal yang dikendalikan oleh satu pengendali boleh menjadi halangan yang mengehadkan pemprosesan merentas keseluruhan jujukan pembungkusan. Pelabelan gegelung kabel manual adalah perlahan, tidak konsisten dan—apabila pengendali keletihan atau terganggu—terdesak kepada peletakan bengkok, gegelung terlepas dan menggelegak label yang memaksa kerja semula. Bagi pengeluar kabel yang menskalakan volum pengeluaran, menghapuskan pelabelan manual bukanlah keutamaan kualiti. Ia adalah keperluan kejuruteraan pengeluaran.

Panduan ini merangkumi tiga teknologi di tengah-tengah automasi itu: the mesin pelabelan kabel automatik , yang penyuap label kabel , dan aliran kerja khusus bagi pelabelan gegelung kabel pada barisan pemasangan bersepadu.

Mengapa Pelabelan Gegelung Kabel Manual Gagal pada Skala

Masalah dengan pelabelan gegelung kabel manual menjadi boleh diukur apabila volum pengeluaran mencapai tahap kelajuan pelabelan, bukan kelajuan gegelung, menentukan kadar keluaran talian.

Peletakan tidak konsisten. Label pelekat diri yang digunakan dengan tangan pada muka sisi gegelung bergantung sepenuhnya pada sudut perhatian dan cengkaman pengendali. Kedudukan label berbeza mengikut sentimeter antara gegelung. Pada produk siap yang ditujukan untuk paparan runcit atau pengimbasan automatik, peletakan yang tidak konsisten bermakna kod bar gagal diimbas dengan pasti, dan penampilan profesional yang mencerminkan kualiti produk terjejas pada peringkat akhir pengeluaran.

Kebergantungan buruh dan pengumpulan kos. Operator pelabelan khusus mewakili kos buruh tetap yang berskala secara linear dengan volum pengeluaran. Pada kadar keluaran melebihi 300–500 gegelung setiap syif, stesen pelabelan tunggal biasanya memerlukan satu operator sepenuh masa yang outputnya hanya produktif ialah peletakan label—fungsi yang tidak menjana nilai tambah melebihi apa yang boleh dihantar oleh peranti automatik pada sebahagian kecil daripada kos seunit.

Risiko kesesakan dalam talian bersepadu. Apabila penggulungan, pembalut dan pelabelan adalah operasi berurutan pada talian berterusan, stesen paling perlahan menentukan kadar keluaran keseluruhan sistem. Pelabelan manual secara konsisten mengehadkan daya pemprosesan kerana kelajuan aplikasi manusia tidak disegerakkan dengan kelajuan lilitan mesin. Hasilnya ialah sama ada pengumpulan penimbal di hulu stesen pelabelan atau perlambatan talian yang disengajakan untuk menyamai rentak pengendali—kedua-duanya mengurangkan keluaran berkesan peralatan modal dengan kos per unit yang jauh lebih tinggi daripada langkah pelabelan itu sendiri.

Apakah Penyuap Label Kabel

Penyumpan label kabel ialah peranti automasi khusus yang mengeluarkan label pelekat diri pra-buat dan menggunakannya pada muka sisi gegelung kabel semasa ia melalui stesen pelabelan pada baris pemasangan. Peranti mengindeks label daripada gulungan, mengupas pelapik belakang dan menggunakan setiap label pada kedudukan yang ditetapkan pada gegelung dengan orientasi dan tekanan yang konsisten—tanpa penglibatan pengendali.

Perbezaan utama antara penyuap label kabel dan mesin pelabelan wayar tujuan umum ialah sasaran aplikasi. Mesin pelabelan wayar am direka bentuk untuk membungkus label di sekeliling permukaan silinder larian wayar individu—mereka menggunakan label secara membujur di sepanjang wayar. Penyumpan label kabel, sebaliknya, menggunakan label pada muka sisi rata bagi gegelung siap —permukaan kelihatan apabila gegelung berdiri tegak atau dipaparkan di atas rak. Ini ialah keperluan pelabelan khusus untuk pengeluaran gegelung kabel yang dibungkus, dan ia memerlukan geometri suapan yang berbeza, sudut pembentangan label yang berbeza, dan ketepatan kedudukan yang berbeza berbanding dengan tepi gegelung.

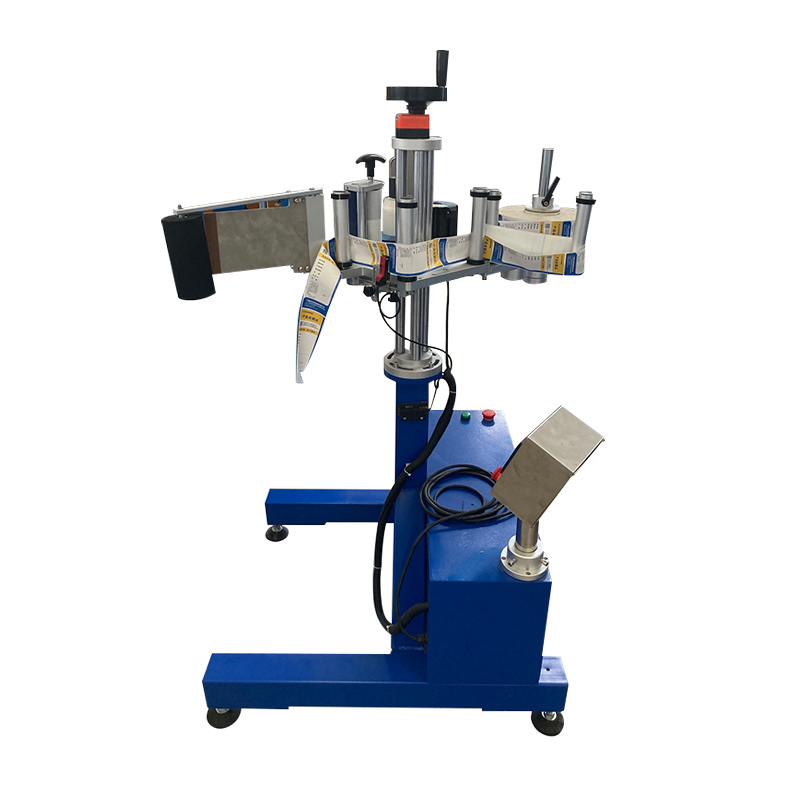

milik Yessjet Penyumpan Label Pelekat Kabel untuk pelabelan gegelung talian pemasangan direka bentuk khusus untuk aplikasi ini: label pelekat diri pra-buat secara automatik disuap dan digunakan pada bahagian gegelung pada baris pemasangan yang bergerak, tanpa operasi manual diperlukan di stesen pelabelan.

Cara Mesin Pelabelan Kabel Automatik Berfungsi pada Barisan Pemasangan

Mesin pelabelan kabel automatik yang disepadukan ke dalam barisan pembungkusan gegelung beroperasi sebagai stesen yang disegerakkan dalam jujukan talian keseluruhan. Memahami logik penyepaduan menjelaskan perkara yang boleh dilakukan oleh mesin dan keadaan huluan dan hiliran yang diperlukan untuk berfungsi dengan betul.

Labelkan suapan gulung dan mekanisme kupas. Mesin ini memegang segulung label pelekat diri pracetak pada gelendong. Mekanisme suapan dipacu motor stepper memajukan jalur label pada kadar terkawal. Pada titik pengelupasan, pelapik belakang membengkok secara mendadak di sekeliling tepi plat, menyebabkan label terpisah daripada pelapik dan memaparkan dirinya menghadap ke atas untuk digunakan. Pelapik kemudian digulung semula pada gelendong pengambilan, memastikan kawasan kerja bersih daripada bahan buangan.

Pengesanan gegelung dan pencetus. Penderia—biasanya suis fotoelektrik yang diletakkan di pintu masuk ke stesen pelabelan—mengesan ketibaan setiap gegelung pada penghantar. Isyarat pengesanan mencetuskan kitaran pengeluaran label: label dimajukan ke kedudukan aplikasi dan ditekan pada muka sisi gegelung semasa gegelung mencapai titik pelabelan yang ditentukan. Masa pencetus boleh laras untuk disegerakkan dengan kelajuan penghantar, memastikan kedudukan peletakan label yang konsisten tanpa mengira variasi kelajuan penghantar kecil.

Tekanan aplikasi dan kesesuaian. Label digunakan oleh pad atau penggelek yang menekannya secara seragam pada muka gegelung. Malah tekanan sentuhan merentasi kawasan label penuh adalah penting untuk mencegah daya angkat tepi, gelembung udara dan lekatan separa—semua kecacatan biasa dalam penggunaan manual. Tekanan aplikasi yang konsisten adalah salah satu kelebihan kualiti utama penyuapan label automatik berbanding aplikasi tangan.

Penginapan panjang label. Produk kabel yang berbeza memerlukan format label yang berbeza—label kod bar, label maklumat produk, label amaran keselamatan—yang berbeza dalam panjang cetakan. Mesin pelabelan kabel automatik yang ditentukan dengan betul memuatkan julat panjang label yang ditentukan tanpa pelarasan mekanikal untuk setiap format. Julat panjang label menentukan campuran produk kabel yang boleh digunakan oleh mesin tanpa perubahan alatan.

Pelabelan Gegelung Kabel: Parameter Teknikal Yang Penting

Memilih mesin pelabelan kabel automatik untuk aplikasi sisi gegelung memerlukan penilaian parameter yang khusus untuk tugas pelabelan gegelung dan yang berbeza daripada parameter yang berkaitan dengan aplikasi pelabelan wayar sebaris.

Spesifikasi ketepatan kedudukan ±1mm patut diberi perhatian khusus. Untuk gegelung yang membawa kod bar bercetak, ketepatan peletakan label secara langsung mempengaruhi kadar imbasan bacaan pertama di pusat pemeriksaan hiliran dan pada penerimaan pelanggan. Label tersilap letak lebih daripada 2–3mm dari kedudukan yang dijangkakan pada muka gegelung boleh menyebabkan kegagalan penjajaran pengimbas dalam sistem penerimaan automatik, mencetuskan campur tangan manual tepat pada peringkat rantaian bekalan di mana automasi memberikan nilai paling tinggi.

Untuk paparan lengkap barisan peralatan aksesori yang menyokong aliran kerja pengeluaran kabel, lihat rangkaian penuh peralatan aksesori pengeluaran kabel wayar meliputi penyimpanan, pelabelan, kawalan ketegangan, penyampaian dan penyelesaian kepala bergelung.

Faedah Utama Mengautomasikan Proses Pelabelan Gegelung Kabel Anda

Kes untuk mesin pelabelan kabel automatik dalam pengeluaran gegelung dibina berdasarkan hasil yang boleh diukur merentas empat dimensi: buruh, kualiti, kelajuan dan kebolehkesanan.

Pengurangan kos buruh. Mengalih keluar pengendali pelabelan khusus daripada barisan menghapuskan kos buruh berulang setiap syif. Data industri mengenai automasi pelabelan menunjukkan bahawa syarikat yang mengautomasikan stesen pelabelan boleh mengurangkan yang berkaitan kos buruh pada garis pelabelan sehingga 30% . Untuk pengeluaran kabel volum tinggi yang menjalankan pelbagai syif, ini menggabungkan kepada penjimatan tahunan yang ketara berbanding kos modal peranti automatik.

Kualiti yang konsisten pada setiap gegelung. Aplikasi automatik menghapuskan kebolehubahan yang diperkenalkan oleh keletihan operator, perubahan anjakan dan perbezaan teknik individu. Setiap gegelung menerima label pada kedudukan yang sama, dengan tekanan aplikasi yang sama, tanpa mengira volum pengeluaran atau masa peralihan. Konsistensi ini penting untuk penampilan produk siap dan untuk kebolehpercayaan pengimbasan kod bar hiliran.

Penyegerakan kelajuan talian. Penyumpan label kabel beroperasi pada kelajuan yang ditentukan oleh kadar penghantar barisan pengeluaran, bukan oleh kapasiti fizikal pengendali manusia. Ini menghapuskan pelabelan sebagai kesesakan yang mengehadkan daya dan membolehkan kapasiti keluaran penuh bagi peralatan penggulungan dan pembalut huluan digunakan tanpa pendikitan kadar di stesen pelabelan.

Sokongan kebolehkesanan dan pengenalan. Label yang konsisten, digunakan mesin membawa kod bar, kod QR atau data penomboran berjujukan yang membolehkan kebolehkesanan produk daripada barisan pembungkusan melalui pengedaran kepada pelanggan akhir. Untuk pengilang kabel yang membekalkan kepada pelanggan industri, pembinaan atau infrastruktur data yang pengenalpastian kabel merupakan keperluan spesifikasi projek, label yang digunakan mesin memberikan ketekalan pelabelan yang aplikasi manual tidak dapat menyampaikan dengan pasti pada volum pengeluaran.

Integrasi dengan Barisan Pengeluaran Kabel yang Lebih Luas

Penyumpan label kabel memberikan nilai penuhnya apabila disepadukan sebagai satu stesen dalam urutan pembungkusan automatik yang lengkap dan bukannya dikendalikan sebagai peranti kendiri. Urutan garisan pembungkusan gegelung biasa—menggelek, mengikat atau membungkus, melabel dan menghantar ke palletizing— direka bentuk untuk mengalir secara berterusan, dengan setiap stesen menghantar produk siap ke seterusnya tanpa pengendalian manual antara peringkat.

Dalam urutan ini, stesen pelabelan terletak di antara peralatan pembungkusan gegelung dan penghantar suapan keluar. Gegelung tiba dibalut dan diikat, melalui stesen penyuap label di mana label sisi digunakan secara automatik, dan terus ke penghantar untuk pengumpulan atau palletizing. Seluruh jujukan daripada pembentukan gegelung kepada produk siap berlabel berjalan tanpa campur tangan pengendali di mana-mana stesen.

milik Yessjet peralatan gegelung dan pembungkusan automatik sepenuhnya direka bentuk dengan integrasi ini. Mesin gegelung, pembalut dan pengikat dalam rangkaian produk menghasilkan gegelung siap pada dimensi dan ketekalan yang diperlukan untuk aplikasi label automatik yang boleh dipercayai di hilir—gegelung diameter seragam dan geometri muka rata adalah prasyarat untuk peletakan label ±1mm yang konsisten. Apabila penyuap label diperolehi bersama peralatan gegelung dan pembungkusan daripada pengilang yang sama, spesifikasi antara muka, ketinggian penghantar dan geometri penghantaran gegelung diselaraskan mengikut reka bentuk dan bukannya memerlukan kerja penyepaduan tersuai di tapak.

Untuk pengilang kabel yang merancang atau menaik taraf barisan pengeluaran lengkap—dari penyemperitan melalui gegelung, pembungkusan, pelabelan dan pelet—Yessjet's penyelesaian turnkey pengeluaran kabel lengkap meliputi urutan peralatan penuh dengan reka bentuk yang diselaraskan, sokongan pemasangan dan perkhidmatan pentauliahan untuk memastikan setiap stesen dalam talian beroperasi sebagai sistem bersepadu dari hari pertama.
