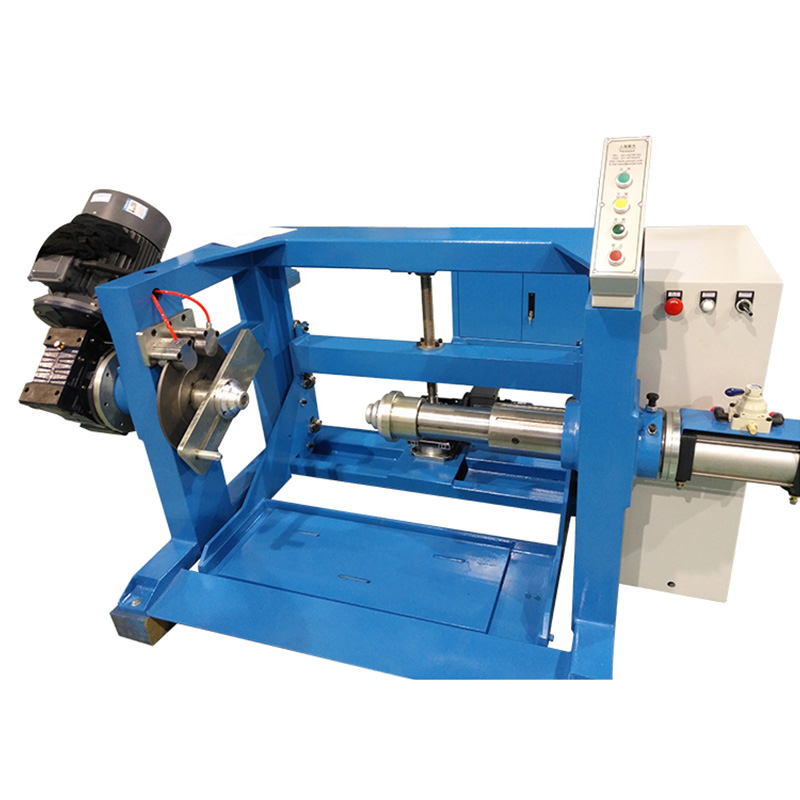

Kawalan Ketegangan Aktif dalam Peralatan Bayar Kabel Wayar Bermotor : Bagaimana Ia Berbeza dengan Brek Pasif

Perbezaan asas antara sistem bayar bermotor dan pasif terletak pada cara ketegangan belakang dijana dan dikekalkan semasa proses pelepasan. Sistem pasif — brek serbuk magnet, brek cakera geseran atau mekanisme seret mekanikal — gunakan tork rintangan tetap atau boleh laras secara manual pada aci kili, bergantung pada seretan mekanikal untuk mewujudkan ketegangan dalam wayar kerana ia ditarik oleh proses hiliran. Pendekatan ini berfungsi dengan secukupnya dalam keadaan mantap tetapi gagal diramalkan pada dua saat paling kritikal dalam mana-mana pengeluaran pengeluaran: pecutan daripada pegun dan nyahpecutan untuk berhenti. Semasa pecutan, inersia gelendong kabel berat penuh bermakna tork brek yang diperlukan untuk mengekalkan ketegangan sasaran adalah lebih tinggi dengan ketara berbanding semasa larian keadaan mantap — set brek pasif untuk ketegangan keadaan mantap akan membenarkan gelung kendur terbentuk semasa pecutan, yang kemudiannya tegang apabila kelajuan hiliran menjadi stabil dan menghasilkan pancangan tegangan keseluruhan yang halus.

Peralatan Bayar Kabel Wayar Bermotor menyelesaikan masalah ini dengan memacu secara aktif gelendong ke arah unwind dengan tork terkawal yang mengimbangi inersia kili semasa fasa pecutan dan nyahpecutan. Sistem pemacu — lazimnya motor AC dikawal vektor atau pemacu servo — menerima rujukan kelajuan daripada garisan hiliran dan menggunakan arahan tork yang dikira untuk mengekalkan penggelek penari pada kedudukan sasarannya sepanjang julat kelajuan penuh. Apabila talian hiliran dipercepatkan, pemacu bayar bermotor meningkatkan tork keluarannya untuk melepaskan kabel secara proaktif daripada menunggu penari jatuh dan menandakan defisit ketegangan. Hasilnya ialah profil ketegangan yang kekal dalam ±5% daripada titik set merentas keseluruhan sampul pecutan dan nyahpecutan — tahap kawalan yang tidak dapat dicapai oleh sistem pasif pada kili kabel berdiameter besar dan inersia tinggi.

Shanghai Yessjet Precise Machinery Co., Ltd. menyepadukan algoritma pampasan inersia ke dalam konfigurasi pemacu Peralatan Bayar Kabel Wayar Bermotornya, ditentukur kepada diameter dan julat berat kili sebenar yang ditentukan untuk setiap pemasangan. Parameter pampasan inersia ditetapkan semasa pentauliahan menggunakan ujian tanjakan pecutan terkawal, dan kestabilan ketegangan yang terhasil disahkan terhadap sampul sasaran sebelum barisan memasuki pengeluaran — memastikan ciri prestasi memenuhi keperluan proses dari pengeluaran pertama dan bukannya memerlukan penalaan percubaan dan ralat yang dilanjutkan oleh pengendali pelanggan.

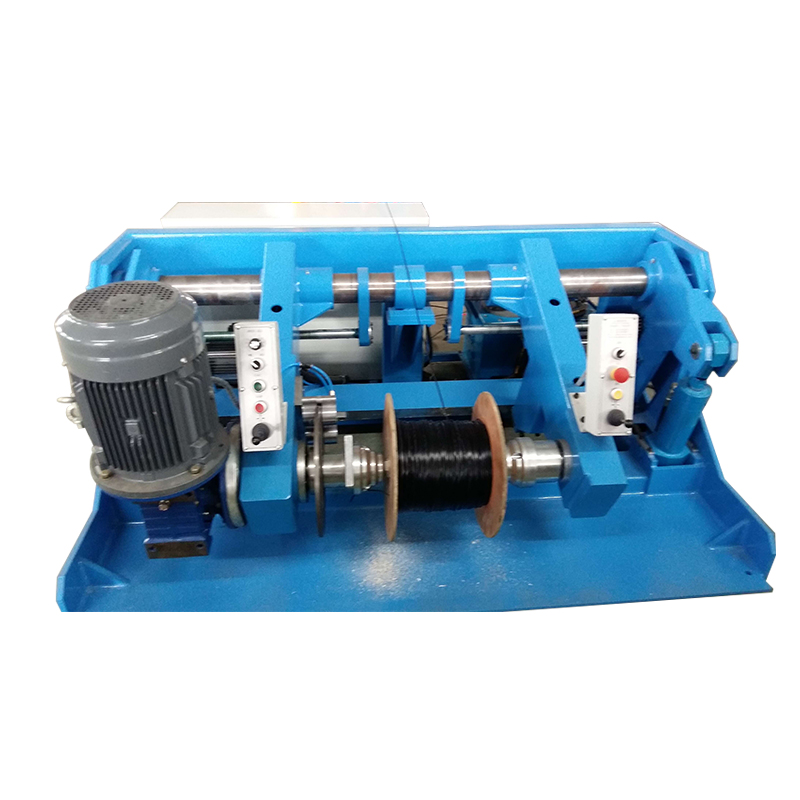

Pampasan Diameter Kili: Mengapa Ketegangan Bayar Melayang Tanpanya

Gelendong kabel yang dilepaskan pada Mesin Bayar Kabel Bermotor menukar diameter berkesannya secara berterusan sepanjang larian — bermula pada diameter lapisan luar dan mengecil kepada diameter teras apabila kabel digunakan. Untuk kili industri besar yang biasa, perubahan diameter ini boleh mewakili nisbah 3:1 hingga 5:1 antara keadaan penuh dan kosong. Jika pemacu bayar bayar mengekalkan titik tetapan kelajuan putaran yang berterusan dan bukannya mengimbangi perubahan diameter ini, kelajuan keluaran kabel linear akan berkurangan secara berkadar apabila gelendong mengosongkan, memaksa proses hiliran sama ada menerima kelajuan suapan berubah atau bergantung pada penimbal penumpuk untuk menyerap defisit. Pada garisan penyemperitan di mana kelajuan suapan konduktor secara langsung mempengaruhi ketebalan dinding penebat, perubahan diameter tanpa pampasan dalam pembayaran diterjemahkan kepada peningkatan ketebalan dinding yang progresif apabila gelendong kosong - kecacatan yang berkembang cukup perlahan untuk lulus pemeriksaan kualiti awal tetapi gagal pada pensampelan statistik merentas panjang gelendong.

Pendekatan kejuruteraan yang betul ialah anggaran diameter kili berterusan dengan pembetulan kelajuan automatik digunakan pada pemacu bayar. Anggaran diameter boleh dilaksanakan melalui tiga kaedah, setiap satu dengan ciri ketepatan dan keperluan perkakasan yang berbeza:

• Integrasi kedudukan penari: Anjakan roller penari disepadukan dari semasa ke semasa untuk menganggarkan panjang kabel yang digunakan, yang digabungkan dengan geometri kili yang diketahui untuk mengira diameter penggulungan semasa — berkesan untuk geometri kili yang konsisten tetapi ralat terkumpul jika penari dikendalikan berhampiran had perjalanannya untuk tempoh yang lama.
• Pengiraan nisbah kelajuan: Nisbah antara kelajuan pengekod kili bayaran dan kelajuan pengekod talian hiliran digunakan untuk mengira diameter pelepasan berkesan dalam masa nyata — tepat dan pembetulan sendiri tetapi memerlukan isyarat kelajuan yang boleh dipercayai daripada proses hiliran yang disegerakkan kepada pengawal bayar.
• Pengukuran optik langsung: Sensor jarak laser atau transduser ultrasonik mengukur diameter luar kili semasa secara langsung — kaedah ketepatan tertinggi, bebas daripada ralat pengiraan terkumpul, tetapi menambah kos perkakasan sensor dan memerlukan perlindungan daripada habuk kabel dan pencemaran pelincir dalam medan pengukuran

Dalam amalan, kaedah pengiraan nisbah kelajuan menawarkan keseimbangan ketepatan dan kesederhanaan pelaksanaan terbaik untuk kebanyakan Mesin Bayar Kabel Wayar Automatik pemasangan. Kadar kemas kini pampasan sepatutnya mencukupi untuk menjejaki perubahan diameter antara lapisan penggulungan individu — untuk kabel biasa pada diameter terlindung 1.5mm pada kili lebar lintasan 400mm, setiap lapisan mewakili kira-kira 0.003mm perubahan diameter, memerlukan kadar kemas kini sekurang-kurangnya satu pengiraan bagi setiap revolusi kili untuk mengekalkan ketepatan diameter pampasan dalam lingkungan 0.5% sebenar

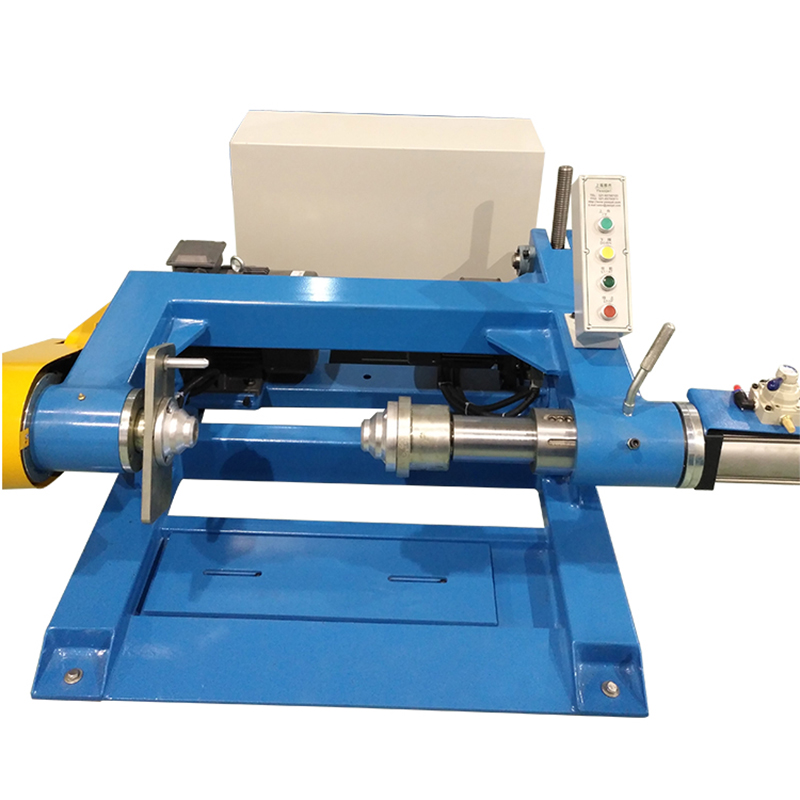

Pemuatan dan Penjajaran Kili: Faktor Mekanikal Yang Menentukan Keseragaman Ketegangan

Ketidakseragaman ketegangan dalam Peralatan Bayar Kabel Wayar Bermotor sering dikaitkan dengan isu sistem kawalan apabila punca sebenar adalah salah jajaran mekanikal pada titik pelekap kili. Spool yang dipasang dengan paksi putarannya tidak berserenjang dengan arah pembayaran — walaupun sebanyak 1 hingga 2 darjah — mencipta variasi tegangan sinusoidal pada frekuensi belitan apabila kabel menarik secara bergilir-gilir ke arah dan menjauhi muka bebibir semasa melonggarkan. Riak ketegangan ini muncul pada roller penari sebagai ayunan berirama yang tidak dapat ditekan oleh gelung kawalan ketegangan kerana frekuensi gangguan sepadan atau melebihi lebar jalur gelung kawalan. Variasi ketegangan yang terhasil biasanya 8–15% puncak ke puncak pada kekerapan penggulungan dan tidak bertindak balas kepada pelarasan penalaan PID, menyebabkan operator tersalah membuat kesimpulan bahawa sistem kawalan adalah punca masalah.

Penjajaran kili yang betul memerlukan kedua-dua keserenjang paksi dan pemusatan sisi kili berbanding arah pembayaran. Serenjang paksi ditetapkan oleh geometri bingkai bayar dan penjajaran blok galas aci kili — disahkan menggunakan penunjuk dail yang dilalui sepanjang muka bebibir kili manakala aci diputar dengan tangan. Pemusatan sisi memastikan kabel keluar dari gelendong pada sudut yang betul untuk lubang panduan pertama, meminimumkan sudut armada — sudut antara titik keluar kabel pada gelendong dan garisan tengah panduan pertama — yang harus disimpan di bawah 1.5 darjah untuk mengelakkan kehausan bebibir dan lelasan tepi pada lapisan kabel paling luar.

Kesilapan Pemasangan Kili Biasa dan Kesan Ketegangannya

Reka Bentuk Urutan Perubahan Kekili: Meminimumkan Masa Henti Tanpa Menjejas Kawalan Ketegangan

Peristiwa penukaran gelendong — beralih daripada gelendong habis kepada gelendong penuh baharu pada Mesin Bayar Kabel Wayar Automatik — ialah detik berisiko tertinggi dalam kitaran operasi sistem pembayaran daripada kedua-dua kesinambungan pengeluaran dan perspektif kawalan ketegangan. Pada talian tanpa penumpuk tukar gelendong khusus, proses hiliran mesti berhenti sepenuhnya untuk tempoh urutan perubahan, yang pada sistem yang dimuatkan secara manual biasanya mengambil masa 3 hingga 8 minit bergantung pada berat kili dan ketersediaan peralatan pengendalian. Untuk talian penyemperitan berjalan secara berterusan, walaupun hentian 3 minit memerlukan pembersihan permulaan dan tempoh penstabilan sebelum kualiti produk kembali kepada spesifikasi — dengan berkesan menjadikan jumlah kehilangan pengeluaran setiap gelendong berubah 8 hingga 15 minit output yang boleh digunakan.

Sistem sambatan terbang — yang menyambungkan ekor gelendong yang habis ke pendahuluan gelendong baharu semasa kedua-duanya sedang bergerak — menghapuskan kehilangan pengeluaran ini tetapi memerlukan penyelarasan masa yang tepat antara penggerak sambatan, pemacu bayar dan sistem penumpuk. Sambungan mesti berlaku semasa penumpuk melepaskan panjang kabel yang disimpan untuk mengekalkan kelajuan talian hiliran semasa berhenti seketika gelendong yang habis. Jika kapasiti penumpuk tidak mencukupi untuk menampung masa jujukan sambatan penuh, proses hiliran akan mengalami keciciran ketegangan yang menyebabkan kepala silang penyemperitan melihat pengurangan ketegangan seketika — berpotensi membenarkan konduktor bersiar-siar di luar tengah dalam acuan dan menghasilkan panjang penebat sipi yang mesti dibuang.

• Saiz akumulator untuk sambatan terbang: Panjang lejang akumulator mesti menyimpan sekurang-kurangnya 1.5 kali keluaran kabel semasa masa jujukan sambatan maksimum yang dijangkakan, dengan margin tambahan 50% menyumbang kepada variasi dalam masa tindak balas operator dan masa kitaran kepala sambatan di bawah keadaan pengeluaran
• Kebolehpercayaan pengesanan hujung ekor: Penderia optik atau induktif yang mengesan keadaan gelendong hampir kosong mesti mencetuskan isyarat permulaan sambatan dengan notis awal yang mencukupi - biasanya apabila 2 hingga 3 lapisan kabel kekal pada gelendong - untuk membolehkan penumpuk membina kapasiti penyimpanan penuhnya sebelum peristiwa sambatan bermula
• Prapecutan kili baharu: Pemacu gelendong baharu harus mempercepatkan gelendong baru untuk memadankan kelajuan permukaan garisan semasa sebelum pengapit sambat terlibat — sambungan ke gelendong pegun atau bergerak perlahan menghasilkan impuls ketegangan apabila titik sambatan beralih daripada gelendong lama ke yang baharu, yang berpotensi memutuskan sambungan sambatan pada wayar tolok halus
• Penstabilan semula ketegangan selepas sambatan: Selepas sambung, gelung kawalan ketegangan bayar memerlukan tempoh penstabilan semula kerana ia beralih daripada beroperasi pada ciri inersia kili lama kepada kili penuh baharu — sistem kawalan harus menggunakan peralihan lembut dalam parameter pampasan inersia dan bukannya perubahan langkah segera untuk mengelakkan overshoot

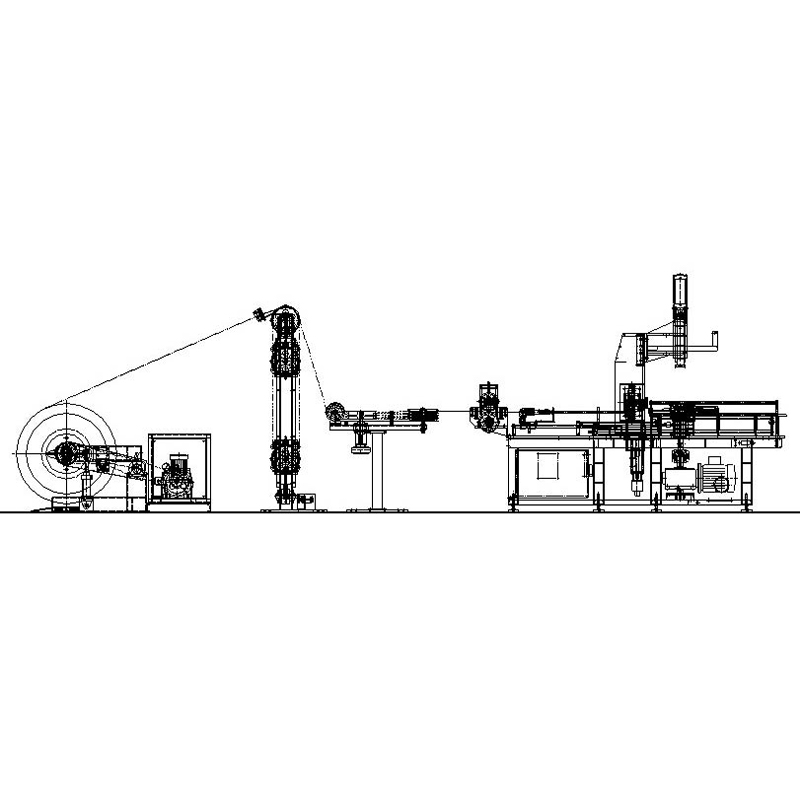

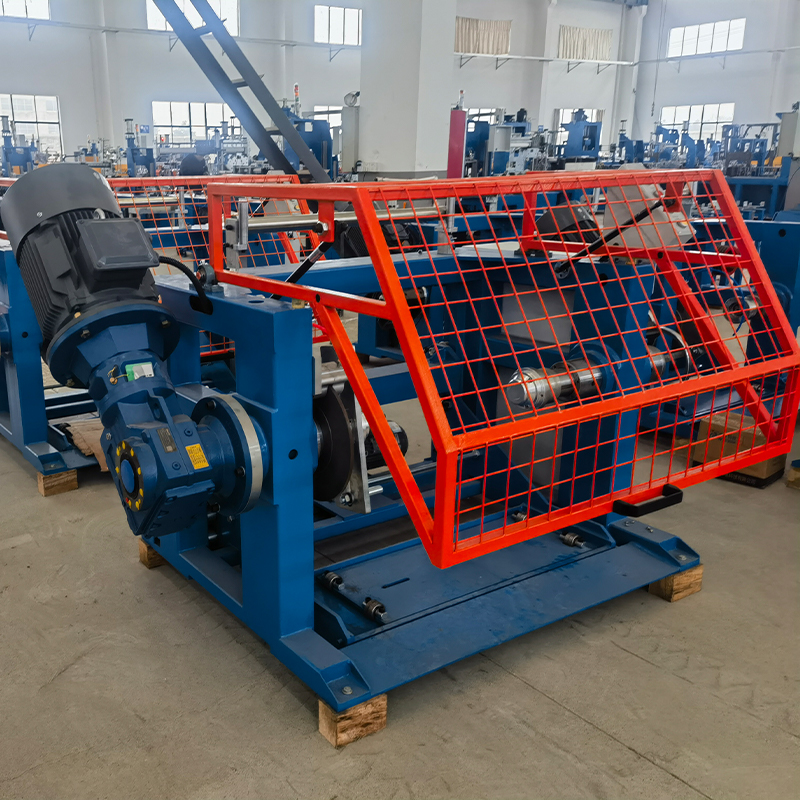

Integrasi Mesin Bayar Kabel Bermotor dengan Sistem Kawalan Talian Penyemperitan

Mesin Bayar Kabel Bermotor yang beroperasi sebagai unit kendiri — dengan titik tetapan ketegangan bebasnya sendiri dan gelung kawalan penari — memperkenalkan konflik yang wujud dengan sistem kawalan kelajuan haul-off talian penyemperitan. Kedua-dua sistem cuba mengawal ketegangan kabel di titik masing-masing: bayaran mengekalkan ketegangan hulu pada kemasukan konduktor, dan haul-off mengekalkan ketegangan hiliran di pintu keluar kabel terlindung. Jika kedua-dua gelung kawalan ini tidak diselaraskan melalui pautan komunikasi yang dikongsi, ia boleh memasuki ayunan yang bercanggah di mana bayarannya meningkatkan ketegangan sebagai tindak balas kepada kejatuhan penari manakala haul-off pada masa yang sama mengurangkan kelajuan sebagai tindak balas kepada peningkatan ketegangan — mewujudkan interaksi bolak-balik yang berterusan yang mana-mana gelung tidak dapat menyelesaikannya secara bebas.

Pendekatan penyepaduan yang betul ialah seni bina kawalan hierarki di mana PLC induk garisan penyemperitan menyediakan rujukan kelajuan kepada pemacu Peralatan Bayar Kabel Wayar Bermotor sebagai isyarat suapan hadapan, dengan gelung kawalan kedudukan penari bayaran bertindak sebagai pelarasan trim di atas rujukan kelajuan induk dan bukannya sebagai pengawal kelajuan bebas. Dalam konfigurasi ini, pemacu bayar bayar mengikut kelajuan talian secara proaktif melalui isyarat suapan hadapan, dan gelung penari hanya perlu membetulkan ketidakpadanan kelajuan baki — mengurangkan keperluan lebar jalur kawalan dan menghapuskan potensi interaksi gelung. Pautan komunikasi antara PLC induk talian dan pemacu bayar hendaklah menggunakan protokol bas medan yang menentukan — PROFIBUS, EtherNet/IP atau PROFINET — dengan masa kitaran di bawah 10 milisaat untuk memastikan isyarat suapan hadapan dihantar dengan ketepatan masa yang mencukupi untuk berkesan semasa tanjakan pecutan talian.

Ditubuhkan di Shanghai pada tahun 2002 dan berkembang melalui Jiangsu Yessjet Precise Machinery Co., Ltd. di Yixing pada tahun 2017, Shanghai Yessjet Precise Machinery Co., Ltd. mereka bentuk Peralatan Bayar Kabel Wayar Bermotor dengan keupayaan penyepaduan asli untuk platform kawalan talian penyemperitan yang paling biasa digunakan dalam pembuatan kabel Shie, imentsubis dan Qs. siri, dan Allen-Bradley ControlLogix. Antara muka pemacu bayar diprakonfigurasikan untuk menerima rujukan kelajuan induk melalui protokol bas medan yang sesuai, dengan parameter gelung trim penari yang ditetapkan kilang kepada konfigurasi permulaan yang stabil yang boleh diperhalusi oleh pengendali di tapak tanpa memerlukan kepakaran pengaturcaraan pemacu. Pendekatan penyepaduan ini mengurangkan masa pentauliahan untuk pemasangan talian baharu dan menghapuskan masalah interaksi kawalan yang biasa berlaku apabila peralatan bayar daripada pembekal berbeza ditambahkan pada talian penyemperitan sedia ada tanpa penyelarasan kejuruteraan seni bina kawalan.

Pemilihan Titik Tetap Ketegangan untuk Bahan dan Tolok Konduktor Berbeza

Memilih titik tetapan ketegangan yang betul pada Mesin Bayar Kabel Wayar Automatik bukanlah perkara memilih nilai pertengahan yang selesa dalam julat kendalian mesin — ia adalah pengiraan khusus bahan yang mengimbangi tiga keperluan bersaing: ketegangan yang mencukupi untuk mengekalkan kelurusan konduktor dan mengelakkan gelendong melepaskan gelendong, ketegangan yang cukup rendah untuk mengelakkan pemanjangan konduktor yang cukup, dan melangkaui keanjalan konduktor yang cukup. bersiar-siar dalam penyemperitan mati. Setiap keperluan ini mengenakan kekangan yang berbeza pada tetingkap ketegangan yang boleh diterima, dan persilangan ketiga-tiga kekangan mentakrifkan julat operasi yang betul untuk spesifikasi konduktor tertentu.

Pemanjangan konduktor adalah kekangan paling kritikal untuk konduktor tolok halus dan ketulenan tinggi. Apabila tegangan bayar melebihi had berkadar konduktor — paras tegasan di bawah ubah bentuk anjal sepenuhnya — pemanjangan kekal berlaku, mengurangkan luas keratan rentas konduktor dan meningkatkan rintangan per unit panjang. Untuk konduktor kuprum bebas oksigen (OFC), had berkadar adalah lebih rendah daripada kuprum pic tough electrolytic (ETP) standard, bermakna titik tetapan ketegangan yang boleh diterima untuk wayar standard boleh menyebabkan pemanjangan yang boleh diukur pada konduktor OFC dengan tolok yang sama. Had tegangan dalam Newton untuk konduktor tertentu boleh dikira daripada had tegasan berkadar (biasanya 30–40% daripada kekuatan alah untuk margin operasi konservatif) didarab dengan luas keratan rentas konduktor — pengiraan yang perlu dilakukan untuk setiap spesifikasi konduktor dan bukannya diandaikan skala secara linear dengan berat konduktor.

Nilai ini berfungsi sebagai titik permulaan kejuruteraan dan mesti disahkan terhadap data sifat mekanikal pembekal konduktor khusus untuk lot pengeluaran sebenar. Sifat mekanikal konduktor berbeza-beza antara pembekal dan antara kelompok pengeluaran daripada pembekal yang sama — terutamanya untuk konduktor terkandas di mana parameter lukisan wayar individu mempengaruhi kekuatan hasil untaian akhir. Mewujudkan protokol pengesahan ketegangan — termasuk ujian singkat yang dijalankan pada titik tetapan yang dicadangkan diikuti dengan pengukuran rintangan-per-meter pada panjang sampel — memberikan pengesahan bahawa tegangan pengendalian berada dalam julat anjal untuk bahan sebenar yang sedang diproses, dan bukannya bergantung semata-mata pada spesifikasi bahan nominal.
