Penggulungan Ketegangan Tirus: Mengapa Ketegangan Malar Merupakan Strategi yang Salah untuk Gegelung Kabel Besar

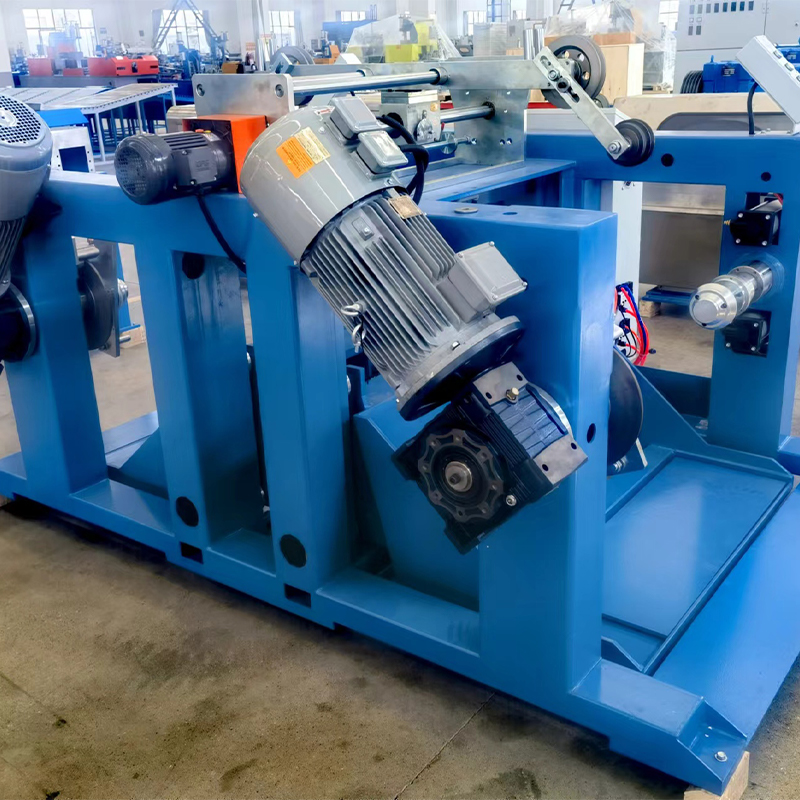

Salah satu salah tanggapan yang paling berterusan dalam amalan penggulungan kabel ialah mengekalkan titik tetapan ketegangan yang berterusan sepanjang binaan gelendong penuh menghasilkan kualiti gegelung yang terbaik. Pada hakikatnya, ketegangan berterusan berliku pada a Mesin Pengambilan Kabel Wayar Bermotor menghasilkan kili yang tidak stabil secara mekanikal pada binaan berdiameter besar kerana lapisan dalam - dililit pada permulaan gelendong apabila jejari belitan kecil - tertakluk kepada beban mampatan dari setiap luka lapisan berikutnya di atasnya. Apabila gelendong terbina ke luar, tekanan jejari terkumpul pada lapisan paling dalam meningkat secara beransur-ansur, akhirnya melebihi kekuatan hasil mampatan jaket kabel dan menyebabkan ubah bentuk kekal penebat pada antara muka lapisan. Ubah bentuk tidak kelihatan secara luaran tetapi menghasilkan bacaan kapasitansi tinggi dan potensi kelemahan dielektrik pada titik terjejas.

Belitan tegangan tirus menangani perkara ini dengan sengaja mengurangkan ketegangan belitan apabila diameter kili bertambah. Ketegangan pada mana-mana diameter belitan ditetapkan sebagai peratusan tegangan permulaan, mengikut profil tirus — linear atau melengkung — yang mengekalkan tekanan jejarian pada lapisan dalam dalam had yang boleh diterima sepanjang binaan. Nisbah tirus biasa untuk kabel kuasa berpenebat PVC ialah 60–75%, bermakna ketegangan pada diameter luar gelendong penuh ialah 60–75% daripada tegangan yang digunakan pada teras. Profil tirus yang tepat ditentukan oleh modulus jaket kabel, geometri kili, dan tegasan mampatan lapisan dalam maksimum yang boleh diterima — parameter yang memerlukan pengiraan kejuruteraan dan bukannya percubaan-dan-ralat empirikal pada kili pengeluaran.

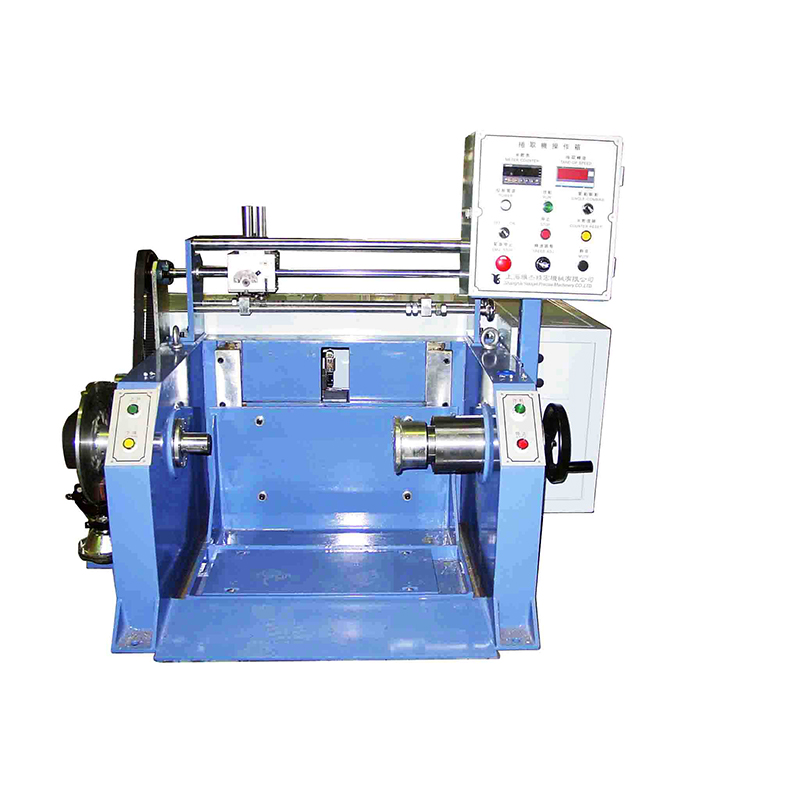

Melaksanakan tegangan tirus pada an Mesin Pengambilan Kabel Automatik memerlukan sistem kawalan untuk menjejaki diameter belitan semasa secara berterusan dan menggunakan titik tetapan ketegangan yang sepadan dalam masa nyata. Diameter belitan boleh diperoleh daripada nisbah kelajuan lintasan kepada kelajuan putaran kili — pengiraan yang tersedia dalam kebanyakan platform pemacu servo moden tanpa memerlukan penderia tambahan. Shanghai Yessjet Precise Machinery Co., Ltd. mengkonfigurasi profil ketegangan tirus sebagai sebahagian daripada sistem resipi produk pada julat Mesin Pengambilan Kabel Wayar Bermotornya, membolehkan pengendali menyimpan dan mengingat semula parameter tirus yang betul untuk setiap spesifikasi kabel tanpa pengiraan semula manual pada mesin semasa penukaran produk.

Pengiraan Padang Lintas dan Kesannya terhadap Kestabilan Lapisan Kili

Padang lintasan — jarak sisi yang dilalui kabel setiap pusingan gelendong penggulungan — ialah parameter yang menentukan sejauh mana padat kabel dibungkus merentasi lebar bebibir kili dan sama ada antara muka lapisan adalah stabil dari segi geometri. Padang lintasan yang salah menghasilkan salah satu daripada dua mod kegagalan: padang terlalu ketat mewujudkan lapisan bertindih di mana kabel bersebelahan berpusing menggali antara satu sama lain di bawah ketegangan belitan, menyebabkan kerosakan permukaan jaket dan ketinggian lapisan tidak teratur yang menjadikan lapisan berikutnya tidak stabil; padang terlalu lebar mewujudkan jurang antara selekoh bersebelahan yang membolehkan lapisan atas jatuh melalui dan melintasi selekoh bawah semasa proses penggulungan, menghasilkan ciri kecacatan "lapisan bersilang" yang menjadikan kili tidak boleh digunakan pada peralatan pembayaran automatik.

Padang yang betul secara teorinya untuk angin satu lapisan adalah sama dengan diameter luar kabel ditambah dengan elaun kelegaan 1–3% untuk menampung variasi OD merentasi panjang kili. Dalam amalan, OD nominal yang digunakan untuk pengiraan pic hendaklah had spesifikasi OD maksimum dan bukannya nilai nominal, kerana pic yang dikira pada OD nominal akan menghasilkan pertindihan pada kabel yang berjalan pada toleransi OD atas. Untuk kabel dengan toleransi OD lebih lebar daripada ±3%, pic tetap yang dikira daripada OD maksimum akan menghasilkan jurang yang boleh dilihat pada kabel yang berjalan pada OD nominal atau minimum — dalam kes ini, sistem pelarasan pic gelung tertutup yang membaca OD kabel sebenar daripada tolok laser dan mengemas kini padang lintasan dalam masa nyata memberikan kualiti lapisan yang unggul merentas julat OD pengeluaran penuh.

Konfigurasi Padang Lintas mengikut Jenis Kabel

Untuk penggulungan berbilang lapisan, pengiraan pic juga mesti mengambil kira sudut rentas lapisan ke lapisan - sudut di mana setiap lapisan berturut-turut membalikkan arah lintasan pada bebibir. Sudut silang yang terlalu curam menyebabkan kabel menggali ke dalam lapisan sebelumnya pada titik terbalik daripada menungganginya dengan lancar, mewujudkan manik tepi yang terangkat pada bebibir yang tumbuh secara progresif dengan setiap lapisan dan akhirnya menghalang kabel daripada duduk dengan betul merentasi lebar gelendong penuh. Mengawal sudut silang silang memerlukan pelarasan nyahpecutan lintasan dan profil pembalikan pada bebibir akhir perjalanan, yang merupakan tetapan parameter pemacu yang berbeza daripada padang lintasan keadaan mantap dan mesti dikonfigurasikan secara bebas untuk setiap julat OD kabel.

Penjujukan Perubahan Kili pada Mesin Pengambilan Kabel Automatik: Meminimumkan Panjang Scrap

Peristiwa penukaran kili pada Mesin Pengambilan Kabel Automatik ialah peralihan yang paling langsung menentukan berapa banyak panjang kabel yang boleh digunakan hilang bagi setiap kitaran penukaran kili. Semasa urutan perubahan — dari saat kili penuh memberi isyarat siap hingga ke saat kili baharu mencapai ketegangan belitan keadaan mantap — talian penyemperitan huluan terus menghasilkan kabel yang sama ada terkumpul dalam penimbal penumpuk atau memerlukan talian untuk mengurangkan kelajuan. Kabel yang dihasilkan semasa nyahcas penumpuk dan peralihan kelajuan talian sering di luar spesifikasi dalam ketebalan dinding atau kedudukan konduktor disebabkan oleh variasi kelajuan, dan panjang ini mesti dibuang atau diturunkan. Meminimumkan panjang sekerap ini memerlukan pengoptimuman tiga pembolehubah saling bergantung: kapasiti penumpuk, masa kitaran perubahan kili, dan jujukan jabat tangan kawalan antara mesin ambil dan PLC induk talian.

Masa kitaran pertukaran kili pada Mesin Pengambilan Kabel Automatik terdiri daripada beberapa langkah berurutan, setiap satunya menyumbang kepada jumlah tempoh pertukaran. Memahami belanjawan masa untuk setiap langkah mengenal pasti di mana pelaburan kejuruteraan dalam automasi atau penambahbaikan reka bentuk mekanikal memberikan pengurangan terbesar dalam jumlah masa kitaran dan panjang sekerap yang berkaitan.

• Pengesanan kili penuh dan penghantaran isyarat: Kaunter meter mencapai panjang sasaran, mencetuskan jujukan perubahan dan memberi isyarat kepada penumpuk untuk mula menyahcas — langkah ini sepatutnya mengambil masa kurang daripada 200 milisaat pada sistem terkawal PLC moden; sistem logik geganti sering memperkenalkan kelewatan 1–3 saat yang menggunakan kapasiti penumpuk sebelum jujukan mekanikal bermula
• Potong kabel dan pengaman ekor: Pemotong terbang atau pemotong pegun menggerakkan, memutuskan kabel, dan ekor diikat ke gelendong penuh — jumlah tempoh biasanya 1–3 saat pada sistem automatik; ikatan ekor manual memanjangkan ini kepada 15–30 saat dan memerlukan talian berhenti sepenuhnya
• Penyingkiran kili penuh dan kedudukan kili kosong: Pengangkutan geli atau turet berputar atau mengindeks untuk membawa gelendong kosong ke dalam kedudukan penggulungan - mesin ambil gaya turet melengkapkan langkah ini dalam 3–6 saat; mesin satu kedudukan yang memerlukan pertukaran forklift mengambil masa 2–8 minit bergantung pada susun atur kemudahan dan ketersediaan peralatan
• Lampiran plumbum dan pecutan penggulungan awal: Plumbum kabel disambungkan pada teras gelendong baharu, dan pemacu penggulungan memecut untuk dipadankan dengan kelajuan talian — mesin ambil pacuan servo boleh melengkapkan pecutan ini dalam 2–4 saat; sistem pemacu DC yang lebih lama mungkin mengambil masa 8–15 saat untuk mencapai ketegangan belitan yang stabil

Jumlah panjang sekerap yang dijana setiap perubahan kili ialah hasil darab kelajuan talian dan jumlah semua langkah semasa penumpuk dinyahcas dan pengambilan belum berliku pada ketegangan keadaan mantap. Pada kelajuan talian 200 m/min, jumlah masa pertukaran selama 30 saat menghasilkan 100 meter kabel yang berpotensi di luar spesifikasi bagi setiap peristiwa pertukaran — kos bahan yang ketara pada talian yang menjalankan beberapa perubahan kili setiap syif. Mengurangkan masa pertukaran kepada 8 saat melalui pengambilan turet dan pecutan servo mengurangkan ini kepada kira-kira 27 meter, pengurangan 73% dalam sekerap setiap pertukaran yang mempunyai kesan langsung ke atas hasil pengeluaran dan kos bahan bagi setiap kilometer kabel yang dihasilkan.

Seni Bina Maklum Balas Ketegangan: Berasaskan Penari lwn. Kawalan Berasaskan Sel Beban

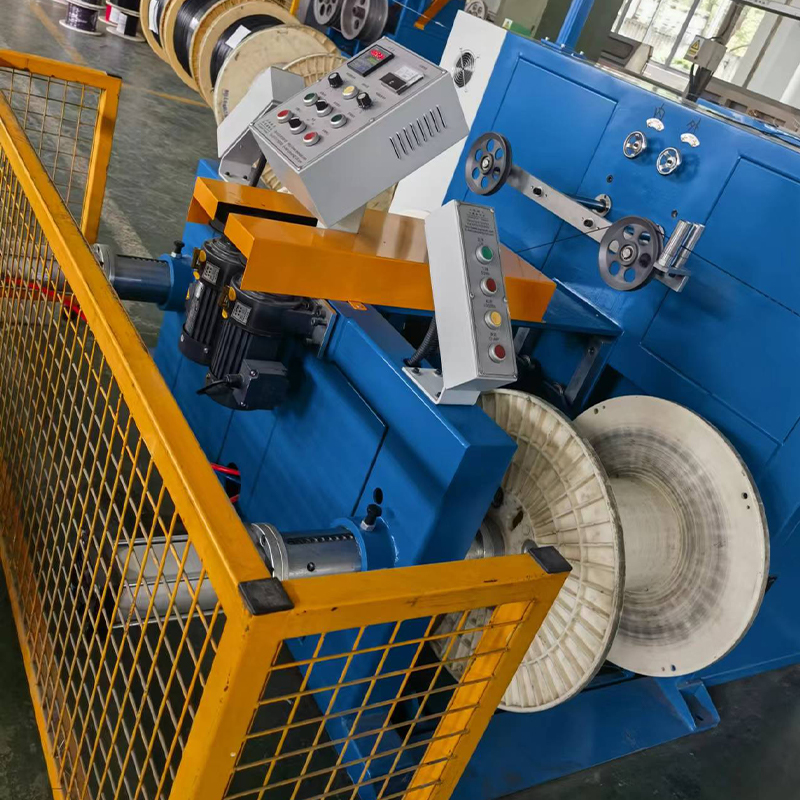

Mesin Pengambilan Kabel Wayar Bermotor menggunakan salah satu daripada dua seni bina ukuran ketegangan utama untuk menjana isyarat maklum balas bagi gelung kawalan ketegangan belitan: maklum balas kedudukan roller penari atau pengukuran ketegangan sel beban langsung. Setiap seni bina mempunyai ciri tindak balas yang berbeza, keperluan penentukuran dan mod kegagalan yang menjadikan satu atau yang lain lebih sesuai bergantung pada jenis kabel, kelajuan talian dan keperluan kestabilan tegangan aplikasi. Memahami perbezaan asas membolehkan jurutera menentukan sistem yang betul untuk pemasangan baharu dan mendiagnosis isu prestasi kawalan pada sistem sedia ada tanpa lalai untuk menala semula pengawal sebagai respons pertama.

Kawalan ketegangan berasaskan penari menggunakan kedudukan roller bermuatan spring atau bermuatan pneumatik dalam laluan kabel sebagai ukuran ketegangan tidak langsung — anjakan penari adalah berkadar dengan daya tegangan apabila jisim penari dan daya pramuat spring atau pneumatik diketahui. Kelebihan utama ialah kesederhanaan mekanikal dan keupayaan pengumpulan yang wujud: perjalanan roller penari menyediakan penimbal yang menyerap transien kelajuan tanpa memerlukan gelung kawalan untuk bertindak balas serta-merta. Hadnya ialah kedudukan penari ialah ukuran ketegangan tidak langsung — ia mengukur daya pada titik sentuhan penari, yang boleh berbeza daripada ketegangan pada titik penggulungan akibat geseran pada laluan kabel antara penari dan kili, terutamanya pada kabel berdiameter besar dengan kekakuan lentur yang tinggi yang menghasilkan geseran sentuhan yang ketara terhadap penggelek pemandu dan lubang mata.

Pengukuran ketegangan sel beban meletakkan transduser daya tolok terikan terus dalam laluan kabel — sama ada sebagai penggelek panduan berinstrumen atau sebagai penderia daya tindak balas pada pin panduan tetap — dan menyediakan isyarat elektrik terus yang berkadar dengan ketegangan kabel pada titik pengukuran. Sistem sel beban menghapuskan ralat pengukuran akibat geseran sistem penari dan menyediakan isyarat tegangan lebar jalur yang lebih tinggi yang lebih sesuai untuk aplikasi belitan berkelajuan tinggi di mana transien tegangan pantas mesti dikesan dan diperbetulkan dalam revolusi belitan individu. Pertimbangannya ialah sel beban tidak mempunyai keupayaan penimbal — gelung kawalan mesti bertindak balas kepada setiap ketegangan sementara, memerlukan lebar jalur kawalan yang lebih tinggi dan penalaan PID yang lebih berhati-hati untuk mengelakkan ayunan. Sistem sel beban juga memerlukan penentukuran berkala untuk mengekalkan ketepatan pengukuran, kerana tolok terikan sifar mengimbangi hanyut dengan suhu dan kelesuan mekanikal dari semasa ke semasa.

Keserasian Mekanikal Kili Penggulungan: Piawaian Antara Muka Aci dan Penarafan Beban

Sumber masalah kualiti penggulungan yang sering diabaikan pada Mesin Pengambilan Kabel Wayar Bermotor ialah ketidakserasian mekanikal antara kili penggulungan dan antara muka aci mesin pengambil. Pengeluar kabel biasanya mengumpul inventori bercampur gelendong daripada berbilang pembekal selama bertahun-tahun beroperasi, dengan variasi dimensi halus dalam diameter gerudi, geometri alur kunci dan ketumpuan bebibir yang menyebabkan masalah pada mesin ambil dengan toleransi aci yang ketat. Kili dengan diameter gerudi 0.3mm lebih besar daripada nominal aci menghasilkan padanan kelegaan yang membolehkan gelendong berjalan sipi di bawah tegangan belitan — kesipian menjana riak ketegangan sekali setiap revolusi yang sistem kawalan tidak dapat menekan kerana ia disebabkan secara mekanikal dan bukannya dihasilkan oleh proses.

Parameter mekanikal kili yang berkaitan yang mesti disahkan untuk keserasian dengan Mesin Pengambilan Kabel Wayar Bermotor termasuk diameter dan toleransi gerudi, lebar dan kedalaman alur kunci, spesifikasi alir bebibir dan kapasiti berat terkadar kili pada paras isian kabel maksimum. Kapasiti berat gelendong amat penting pada Mesin Pengambilan Kabel Automatik dengan keupayaan daya lintasan yang tinggi — tegangan belitan yang dikenakan merentasi lebar lintasan gelendong penuh menjana momen lentur yang ketara pada galas aci kili, dan melebihi penarafan struktur kili boleh menyebabkan ubah bentuk bebibir yang merosakkan kili secara kekal dan menimbulkan bahaya bagi pemunggah.

• Pengesahan diameter lubang: Ukur diameter gerudi kumpulan gelendong baharu dengan tolok gerudi yang ditentukur sebelum memasukkannya ke dalam perkhidmatan pengeluaran — terima hanya gelendong dalam lingkungan ±0.05mm diameter nominal aci untuk aplikasi pengambilan ketepatan; toleransi yang lebih luas memerlukan lengan penyesuai tirus yang menambah kerumitan dan potensi untuk kesipian
• Pemeriksaan larian bebibir: Periksa kehabisan muka bebibir dengan penunjuk dail pada mandrel rujukan sebelum penggunaan pertama dan selepas sebarang peristiwa kejatuhan kili — kehabisan melebihi 0.5mm setiap jejari bebibir 300mm menunjukkan ubah bentuk bebibir yang akan menyebabkan ralat pemasaan pembalikan lintasan dan pembentukan manik tepi
• Pengiraan berat isian maksimum: Kira berat isian kabel maksimum sebagai hasil daripada volum storan bersih kili (jumlah isipadu kili tolak isipadu teras) dan berat kabel seunit volum — sahkan bahawa nilai ini adalah di bawah kapasiti beban kasar yang dikadarkan oleh kili, yang termasuk berat tar kili, dengan faktor keselamatan minimum 1.5
• Kelas kesesuaian laluan kunci: Tentukan alur kunci muat rapat (JS9/h9 atau setara mengikut ISO 286) untuk aplikasi ambil alih dan bukannya toleransi muat biasa yang digunakan untuk penghantaran kuasa am — muat alur kunci yang longgar membenarkan putaran kili berbanding aci semasa pecutan dan nyahpecutan, menghasilkan peristiwa gelinciran mikro yang mewujudkan pancang ketegangan setempat

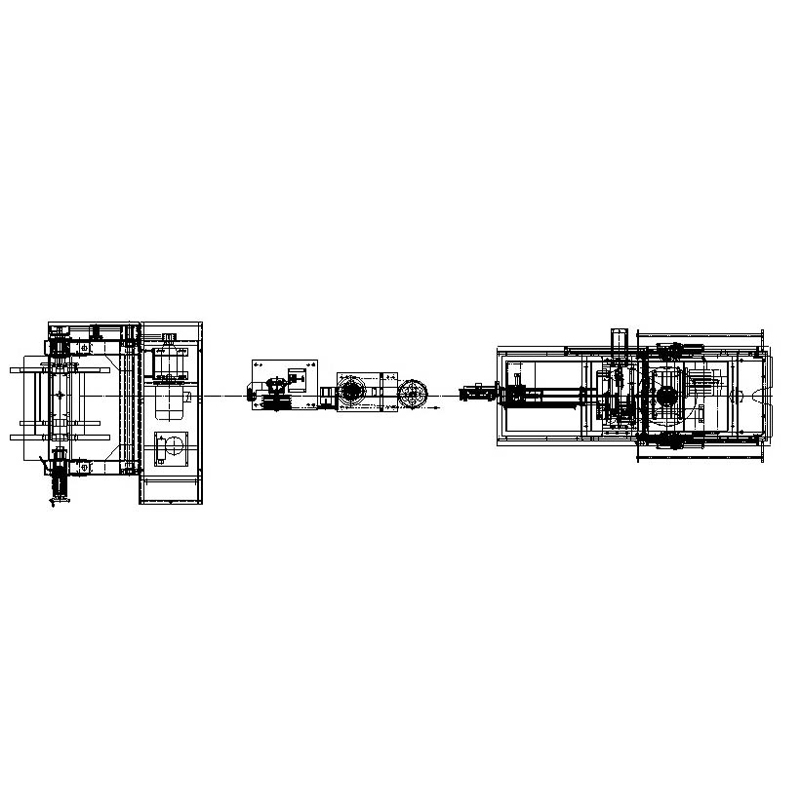

Retrofit Penyepaduan Mesin Pengambilan Kabel Automatik ke dalam Talian Penyemperitan Sedia Ada

Menambah Mesin Pengambilan Kabel Automatik pada talian penyemperitan sedia ada yang pada asalnya direka bentuk untuk pengambilan manual melibatkan cabaran penyepaduan kawalan yang sering dipandang remeh semasa fasa perancangan projek. Pengawal kelajuan haul-off talian penyemperitan direka bentuk untuk beroperasi sebagai rujukan kelajuan terminal untuk talian — ia menetapkan kelajuan pengeluaran, dan semua peralatan huluan mengikuti. Apabila mesin ambil automatik ditambah, ia memperkenalkan sistem kawalan gelung tertutup kedua di hujung talian yang juga cuba mengawal ketegangan kabel melalui pelarasan kelajuan. Tanpa penyelarasan yang betul bagi kedua-dua gelung kawalan ini, kedua-dua gelung kawalan ini berinteraksi dengan buruk: jarak jauh meningkatkan kelajuan sebagai tindak balas kepada isyarat penurunan ketegangan manakala pemacu ambilan secara serentak mengurangkan kelajuan sebagai tindak balas kepada penurunan ketegangan yang sama, mewujudkan ayunan berterusan yang tidak dapat diselesaikan oleh kedua-dua gelung secara bebas.

Penyelesaian standard adalah untuk mengkonfigurasi pemacu ambil dalam mod kawalan tork dan bukannya mod kawalan kelajuan, dengan pemacu haul-off kekal sebagai induk kelajuan. Dalam mod kawalan tork, pemacu ambil menggunakan tork belitan malar sepadan dengan titik tetapan ketegangan sasaran, dan kelajuan belitan melaraskan secara automatik untuk sepadan dengan kelajuan keluaran haul-off — sama seperti cara brek pasif memberikan rintangan malar tanpa mengira kelajuan. Kedudukan roller penari hanya berfungsi sebagai isyarat trim untuk melaraskan setpoint tork, bukan sebagai rujukan kelajuan utama. Seni bina kawalan ini menghapuskan masalah interaksi gelung kerana pemacu ambil tidak lagi bersaing dengan haul-off untuk mengawal kelajuan kabel — ia hanya menyediakan tork rintangan terkawal yang boleh dipacu oleh pengawal kelajuan haul-off tanpa konflik.

Ditubuhkan pada tahun 2002 di Shanghai dengan pelaburan dari Taiwan dan berkembang melalui Jiangsu Yessjet Precise Machinery Co., Ltd. di Yixing, Wuxi pada 2017, Shanghai Yessjet Precise Machinery Co., Ltd. telah mengumpul pengalaman yang luas menyepadukan Mesin Pengambilan Kabel Dawai Bermotor dan Mesin Pengambilan Kabel Automatik yang luas yang dibina oleh peralatan asal extrusion yang luas. Proses kejuruteraan penyepaduan bermula dengan audit sistem kawalan bagi barisan sedia ada untuk mengenal pasti jenis pemacu haul-off, keupayaan protokol komunikasi, dan I/O yang tersedia untuk saling mengunci — diikuti dengan seni bina penyepaduan yang ditentukan yang menyatakan dengan tepat cara pemacu ambil akan menerima rujukan kelajuannya dan cara isyarat penari akan dihalakan untuk mengelakkan interaksi gelung. Pendekatan berstruktur ini secara konsisten mengurangkan masa pentauliahan pengubahsuaian berbanding pemasangan alat tambah yang tidak diselaraskan di mana masalah interaksi kawalan ditemui dan diselesaikan secara berulang semasa percubaan pengeluaran.
