Pemilihan Perkakas Hujung Lengan untuk Robotic Palletizer Sistem Pengendalian Kabel Bergelung

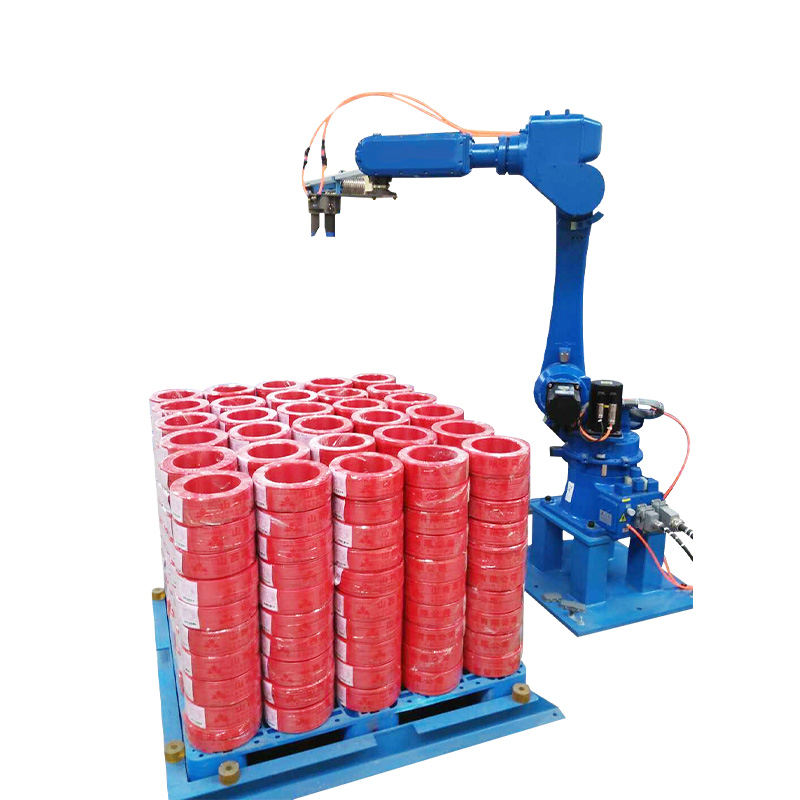

Alat hujung lengan (EOAT) pada Robotic Palletizer ialah komponen tunggal yang paling bertanggungjawab untuk sama ada sistem itu benar-benar memenuhi masa kitaran dan sasaran ketepatan penempatannya dalam pengeluaran — namun ia menerima perhatian kejuruteraan yang jauh lebih rendah daripada lengan robot itu sendiri semasa fasa spesifikasi. Bagi pengeluar kabel, cabarannya amat meruncing kerana kabel bergelung adalah muatan yang janggal dari segi mekanikal: ia bulat, agak boleh berubah bentuk, berubah-ubah dalam diameter luar merentas keluarga produk, dan sering dibentangkan pada kedudukan dan orientasi yang tidak konsisten pada penghantar suapan. Penggenggam yang direka untuk karton tegar atau beg seragam akan gagal berulang kali pada kabel bergelung, menghasilkan ralat peletakan yang terkumpul ke dalam beban palet yang tidak stabil dan memerlukan campur tangan manual untuk membetulkannya.

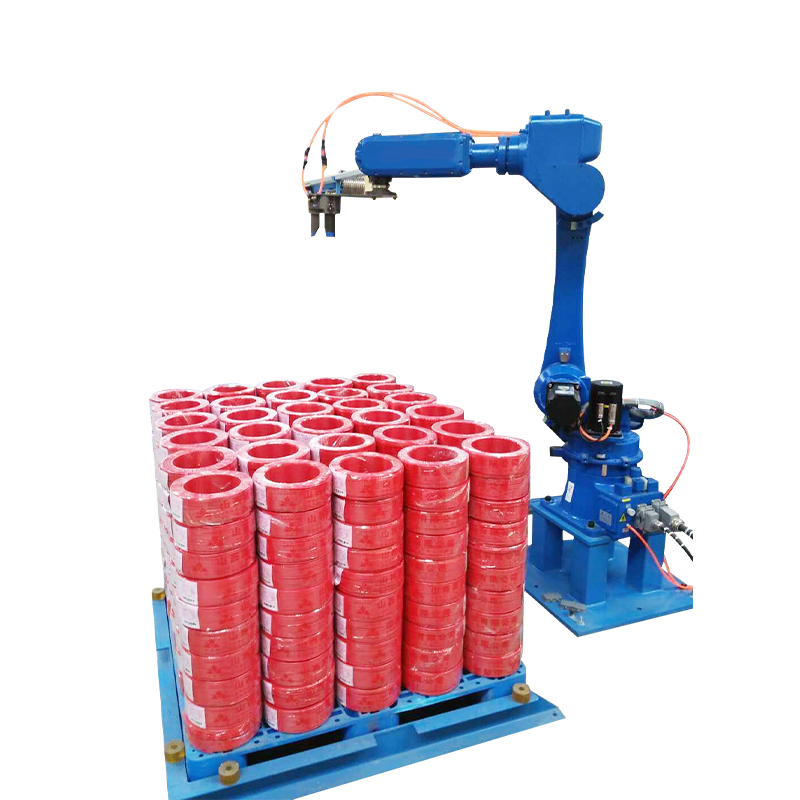

Dua pendekatan EOAT yang dominan untuk palet kabel bergelung ialah penggenggam pengapit dan pengangkat gaya garpu. Penggenggam pengapit menggunakan tekanan sisi dari dua atau lebih muka rahang untuk memegang gegelung semasa pemindahan — berkesan untuk gegelung dengan diameter luar yang konsisten dan bahan jaket cukup kaku untuk menahan ubah bentuk di bawah daya pengapit. Pengangkat gaya garpu memasukkan dua atau lebih tines di bawah gegelung dan angkat dari bawah, yang sememangnya lebih memaafkan variasi OD tetapi memerlukan gegelung untuk dibentangkan pada ketinggian yang diketahui di atas permukaan penghantar dan menuntut kelegaan yang mencukupi di bawah gegelung untuk pemasukan tin. Untuk persekitaran produk campuran yang menjalankan OD kabel dari 8mm hingga 60mm pada sel palletizing yang sama, alat hibrid dengan lebar pengapit boleh laras dan sokongan bahagian bawah boleh ditarik balik menawarkan julat keserasian terluas dengan kos kerumitan alatan yang lebih tinggi dan masa pertukaran yang lebih lama antara keluarga produk.

Shanghai Yessjet Precise Machinery Co., Ltd. membangunkan spesifikasi EOAT sebagai sebahagian daripada Penyusun Robot Pintar proses reka bentuk sistem, bermula dengan matriks muatan yang mendokumenkan julat OD gegelung, julat berat gegelung, kekerasan bahan jaket, dan konfigurasi strapping untuk setiap produk kabel yang pelanggan ingin jalankan. Matriks ini memacu kedua-dua reka bentuk mekanikal alat dan trajektori program robot, kerana gegelung yang lebih berat atau OD yang lebih besar memerlukan sudut pendekatan yang berbeza dan profil nyahpecutan untuk mengekalkan ketepatan peletakan dalam toleransi ±5mm yang diperlukan oleh kebanyakan corak palet untuk susunan yang stabil.

Pengaturcaraan Corak Pallet: Corak Statik lwn. Logik Lapisan Suai Suai

Pengaturcaraan corak palet dalam Lengan Robot Susun Pintar sistem adalah lebih kompleks untuk produk bergelung bulat daripada untuk karton segi empat tepat, kerana bulatan tidak teselasi dengan cekap dan pengurusan jurang antara gegelung menentukan kedua-dua kestabilan palet dan ketumpatan muatan berkesan setiap palet. Pengaturcaraan corak statik — di mana setiap lapisan mengikut grid peletakan gegelung yang telah ditetapkan — adalah mudah untuk dilaksanakan dan menghasilkan hasil yang boleh diramal untuk satu produk. Walau bagaimanapun, corak statik menjadi liabiliti dalam persekitaran produk campuran di mana OD gegelung berbeza-beza merentas larian, kerana corak yang dioptimumkan untuk gegelung OD 200mm akan meninggalkan jurang yang berlebihan atau menyebabkan gangguan sentuhan gegelung ke gegelung apabila talian bertukar kepada produk OD 240mm tanpa pelarasan corak.

Logik lapisan penyesuaian menangani perkara ini dengan mengira grid peletakan pada masa jalan berdasarkan OD gegelung sebenar yang diukur oleh sistem penglihatan atau dimasukkan melalui antara muka pengurusan resipi. Pengawal robot menentukan bilangan gegelung yang sesuai untuk setiap lapisan pada OD semasa, mengira jarak baris dan lajur yang optimum untuk memusatkan corak dalam jejak palet, dan menjana titik laluan untuk setiap pergerakan peletakan secara dinamik. Pendekatan ini menghapuskan keperluan untuk mengekalkan perpustakaan corak statik untuk setiap SKU produk — perpustakaan yang pada praktiknya menjadi sukar digunakan dan menjadi beban penyelenggaraan apabila produk kabel baharu diperkenalkan.

Perbandingan Pendekatan Corak Mengikut Persekitaran Pengeluaran

Corak saling kunci lapisan — di mana lapisan bergantian diputar 90 darjah atau diimbangi dengan separuh padang gegelung — meningkatkan kestabilan palet dengan ketara untuk gegelung bulat, yang tidak mempunyai muka rata untuk mengelakkan gelongsor sisi. Melaksanakan interlock lapisan dalam sistem corak penyesuaian memerlukan pengawal robot untuk menjejaki nombor lapisan semasa dan menggunakan offset putaran yang betul pada grid yang dikira, langkah logik yang mudah untuk dilaksanakan tetapi sering ditinggalkan dalam sistem asas corak statik kerana ia memerlukan pengaturcaraan corak yang lebih kompleks daripada pengendali yang biasanya dilatih untuk melaksanakannya.

Analisis Masa Kitaran: Di mana Sistem Penyusun Robot Pintar Mengurangkan Masa dalam Pengeluaran Sebenar

Masa kitaran yang disebut pembekal untuk Penyusun Robot Pintar hampir selalu diukur di bawah keadaan yang ideal: satu saiz gegelung, diprapasang pada titik suapan tetap, diletakkan pada palet kosong pada ketinggian tetap, tanpa peristiwa penukaran palet. Masa kitaran pengeluaran sebenar adalah konsisten 15–30% lebih lama daripada angka yang disebut ini kerana faktor yang terdapat dalam setiap peralihan pengeluaran tetapi tidak terdapat dalam ujian penanda aras: variasi kedudukan gegelung pada penghantar suapan, pertumbuhan ketinggian palet apabila lapisan terkumpul, masa henti pertukaran palet, dan pemilihan semula sekali-sekala apabila gegelung tidak diletakkan dengan betul pada percubaan peletakan pertama.

Kehilangan masa boleh pulih terbesar dalam kebanyakan pemasangan Lengan Robot Penimbunan Pintar ialah jujukan pertukaran palet — masa antara robot meletakkan gegelung terakhir pada palet penuh dan peletakan pertama pada palet kosong baharu. Pertukaran palet manual menggunakan forklift biasanya mengambil masa 60–120 saat; semasa tetingkap ini garisan lilitan hulu sama ada berhenti atau terkumpul gegelung pada penghantar penimbal yang mungkin tidak mempunyai kapasiti yang mencukupi untuk urutan pertukaran yang panjang. Dispenser palet automatik — yang meletakkan sebelumnya palet kosong di bawah sampul kerja robot semasa palet semasa masih diisi — mengurangkan jurang pertukaran kepada 10–20 saat dan menghapuskan pergantungan pada ketersediaan forklift, yang dalam kemudahan berbilang talian selalunya merupakan sumber dikongsi yang menimbulkan konflik penjadualan.

• Kedudukan penghantar suapan: Variasi kedudukan gegelung ±30mm pada penghantar suapan menambah 0.3–0.8 saat setiap kitaran pilihan untuk sistem berpandukan penglihatan yang melakukan pembetulan kedudukan — merentas 500 pilihan setiap syif, ini mewakili 2.5–6.5 minit masa hilang terkumpul
• Pampasan ketinggian palet: Setiap lapisan berturut-turut menaikkan titik peletakan mengikut ketinggian timbunan gegelung; robot mesti menempuh jarak menegak yang lebih panjang untuk lapisan atas, menambah 0.2–0.5 saat setiap peletakan berbanding kitaran lapisan tanah — kesan ini tergabung merentasi palet penuh 6–8 lapisan
• Pilih semula acara: Gegelung yang tidak diletakkan dengan betul selepas percubaan peletakan pertama memerlukan robot untuk mengangkat, meletakkan semula dan meletakkan semula — urutan yang mengambil masa 3–8 saat dan berlaku pada kadar 1–3% daripada jumlah pilihan dalam sistem tanpa penderia pengesahan peletakan
• Gangguan ekor pengikat: Ekor tali longgar pada gegelung yang diikat dengan tidak sempurna boleh mengganggu gegelung bersebelahan semasa peletakan, memerlukan 2–5 saat kekal untuk ekor mengendap sebelum robot melepaskan gegelung - masalah yang menjejak kembali ke stesen strapping hulu dan bukannya robot itu sendiri

Integrasi Sistem Penglihatan dalam Sel Robotic Palletizer: Kalibrasi dan Pengurusan Drift

Sistem Robotic Palletizer berpandukan penglihatan dalam persekitaran pembuatan kabel menghadapi cabaran penentukuran yang berbeza daripada aplikasi penglihatan industri biasa kerana persekitaran kerja menggabungkan getaran daripada jentera bersebelahan, pencahayaan ambien yang berubah-ubah daripada pergerakan kren atas dan ciri permukaan produk — gegelung bertali dengan bahan tali reflektif dan kemasan warna jaket matte atau separa berkilat — yang menghasilkan kontras imej warna jaket dan kemasan separa berkilat yang tidak konsisten. Sistem penglihatan yang ditentukur pada waktu pagi di bawah pencahayaan kilang yang stabil boleh menghasilkan ralat kedudukan pilih 5–15mm dengan anjakan pertengahan jika bayang kren atas atau getaran peralatan bersebelahan telah mengalihkan pengiraan centroid imej yang berkesan.

Pendekatan yang paling berkesan untuk mengurus hanyut penentukuran penglihatan dalam persekitaran pengeluaran ialah gabungan pencahayaan berstruktur tetap dalam medan pandangan penglihatan — bebas daripada pencahayaan kilang ambien — dan rutin pengesahan penentukuran dalam kitaran secara berkala. Pencahayaan berstruktur, biasanya lampu gelang atau lampu bar linear yang dipasang pada pendakap kamera, memastikan geometri pencahayaan adalah malar tanpa mengira keadaan ambien. Pemeriksaan penentukuran dalam kitaran melibatkan robot secara berkala memilih sasaran rujukan pada kedudukan yang diketahui dan membandingkan kedudukan sistem penglihatan yang dilaporkan dengan kebenaran tanah yang diketahui; sisihan di atas ambang mencetuskan rutin penentukuran semula automatik sebelum pengeluaran diteruskan.

Hanyutan terma adalah kebimbangan penentukuran sekunder dalam kemudahan tanpa kawalan iklim. Pendakap pelekap kamera dan tapak robot kedua-duanya mengembang secara haba pada siang hari, mengalihkan hubungan ruang antara bingkai kamera dan bingkai dunia robot dengan pecahan milimeter yang terkumpul menjadi ralat peletakan 3–8mm mengikut suhu puncak petang. Mengimbangi hanyutan terma memerlukan sama ada pembetulan pekali suhu dalam matriks transformasi robot-ke-kamera — diperoleh daripada penentukuran yang dijalankan pada berbilang suhu — atau struktur pelekap aloi Invar yang tegar untuk kamera yang meminimumkan pengembangan haba. Kebanyakan kemudahan pengeluaran menangani perkara ini secara pragmatik dengan meluaskan toleransi peletakan dalam corak palet untuk menyerap julat drift, menerima sedikit pengurangan ketumpatan palet sebagai pertukaran untuk menghapuskan beban penyelenggaraan penentukuran.

Seni Bina Keselamatan dalam Sel Lengan Robot Penimbunan Pintar: Melangkaui Pagar Keselamatan

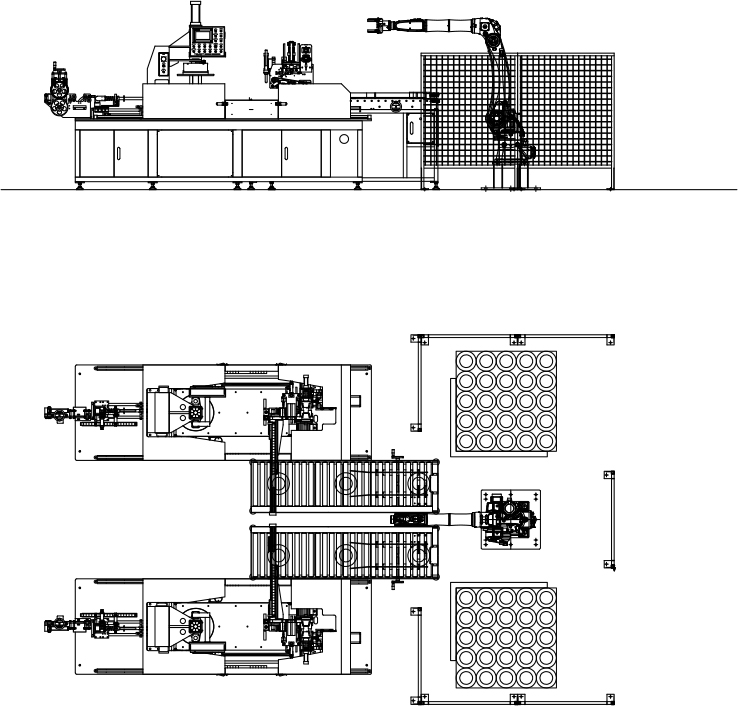

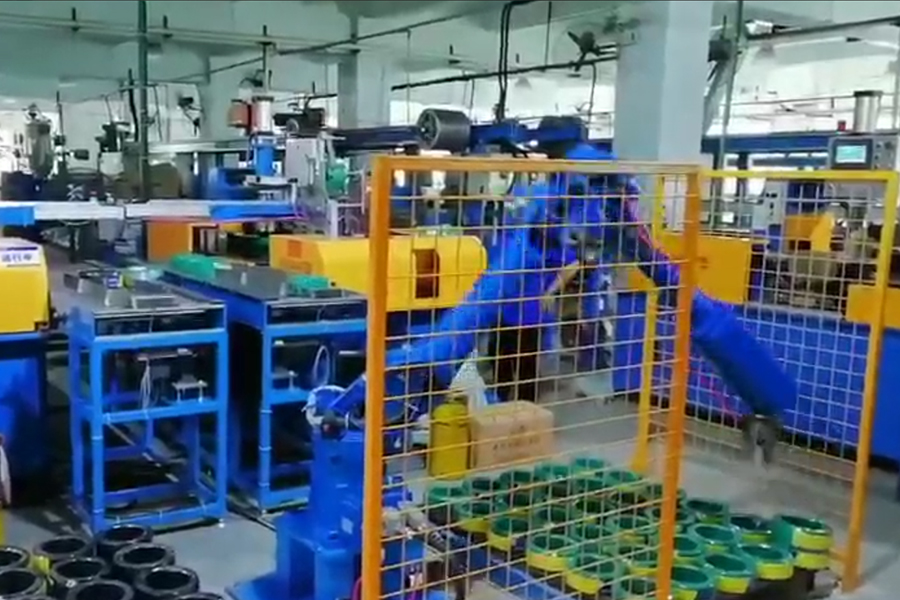

Seni bina keselamatan tradisional untuk sel robot industri bergantung pada pagar perimeter fizikal dengan pagar akses yang saling berkunci — penyelesaian yang berkesan tetapi mewujudkan geseran operasi dalam kemudahan di mana pengendali memerlukan akses kerap ke sampul kerja robot untuk pembersihan jem gegelung, pemeriksaan kualiti palet atau pengurusan ekor tali. Dalam operasi pemaletan kabel berdaya tinggi, gangguan pagar yang kerap mengurangkan masa operasi sistem yang berkesan dengan ketara kerana setiap pintu masuk mencetuskan hentian keselamatan penuh dan memerlukan urutan mula semula yang disengajakan sebelum pengeluaran disambung semula. Kesan terkumpul merentas peralihan pengeluaran boleh menyumbang 5–10% daripada jumlah masa yang ada, mengimbangi sebahagian daripada penjimatan buruh yang dipasang untuk disampaikan oleh Lengan Robot Penimbunan Pintar.

Pemasangan Penyusun Robot Pintar Moden semakin menggunakan seni bina keselamatan kolaboratif yang menggantikan atau menambah pagar perimeter dengan pengimbas kawasan, sistem penglihatan berkadar keselamatan dan mod robot terhad daya. Pengimbas kawasan — peranti keselamatan berasaskan laser yang dipasang pada aras lantai — tentukan zon keselamatan boleh dikonfigurasikan dalam sampul kerja robot. Apabila pengendali memasuki zon yang ditentukan, robot itu mengurangkan kepada kelajuan dikurangkan yang selamat (biasanya 250mm/s atau ke bawah, mengikut ISO/TS 15066) dan bukannya berhenti sepenuhnya, membenarkan kewujudan bersama robot manusia yang terhad untuk pemeriksaan dan tugas campur tangan kecil tanpa penghentian pengeluaran sepenuhnya. Noktah masih dicetuskan jika pengendali menembusi zon pengecualian dalaman di sekitar kawasan pilih-dan-tempat yang aktif.

• Hentian dipantau berkadar keselamatan (SRMS): Robot berhenti dan memegang kedudukan apabila pengendali memasuki zon yang dipantau; pengeluaran disambung semula secara automatik apabila operator keluar — tiada restart manual diperlukan, mengurangkan masa berhenti akses-acara kepada masa transit melalui zon
• Pemantauan kelajuan dan pemisahan (SSM): Robot secara berterusan mengurangkan kelajuan apabila pengendali menghampiri, dikira dalam masa nyata daripada pengukuran jarak pengimbas — jarak pendekatan yang paling hampir menentukan sama ada robot menyahpecutan kepada kelajuan perlahan, mengurangkan kelajuan atau berhenti perlindungan
• Pengehadan kuasa dan daya (PFL): Tersedia pada platform robot kolaboratif, PFL mengehadkan daya yang boleh dikenakan oleh lengan robot semasa bersentuhan — sesuai untuk aplikasi gegelung kabel muatan rendah di mana berat gegelung berada dalam julat muatan robot kolaboratif (biasanya sehingga 16kg untuk platform kolaboratif semasa)
• Penyepaduan PLC Keselamatan: Semua fungsi keselamatan — zon pengimbas kawasan, interlock gate, litar henti kecemasan dan input keselamatan robot — harus diuruskan melalui PLC keselamatan khusus (SIL 2 atau PLe rating) dan bukannya melalui PLC mesin standard, memastikan logik keselamatan tidak boleh diubah suai secara tidak sengaja semasa perubahan resipi atau program.

Diasaskan pada 2002 di Shanghai dan berkembang melalui penubuhan Jiangsu Yessjet Precise Machinery Co., Ltd. di Yixing pada 2017, Shanghai Yessjet Precise Machinery Co., Ltd. mereka bentuk seni bina keselamatan Robotic Palletizer dengan mematuhi keperluan fasa susun atur sistem ISO 10218-2 dan GB 11291.2. Konfigurasi zon keselamatan, analisis kekerapan capaian dan reka bentuk prosedur mulakan semula didokumenkan semasa ujian penerimaan kilang dan disahkan di tapak semasa pentauliahan — memastikan seni bina keselamatan yang dipasang sepadan dengan aliran kerja pengendali sebenar di kemudahan pelanggan dan bukannya corak akses teori yang diandaikan semasa fasa reka bentuk.
